La pressione è una delle parole più comunemente usate nella società di oggi, ma questa pressione non è la stessa pressione. Per i processi industriali, gli operatori chimici e il personale di manutenzione della strumentazione devono comprendere il concetto di diverse pressioni.
I concetti di pressione assoluta, pressione del calibro e vuoto
La pressione assoluta, o vera pressione, è la pressione calcolata con pressione zero assoluta come punto di partenza. o aspirare come punto di partenza per il calcolo della pressione, della pressione assoluta o della pressione assoluta in breve.
La pressione del calibro o la pressione del calibro per corto, è la pressione calcolata usando la pressione atmosferica locale al momento come punto di partenza. Quando la pressione del sistema misurata è uguale alla pressione atmosferica locale al momento, il puntatore del manometro prevede a zero. Cioè, la pressione del calibro è zero.
Il vuoto, quando la pressione assoluta del sistema misurato è inferiore alla pressione atmosferica locale, la differenza tra la pressione atmosferica locale e la pressione assoluta del sistema è chiamata grado sotto vuoto. Lo strumento di misurazione della pressione utilizzato in questo momento è chiamato manometro.
La relazione tra pressione assoluta, pressione del calibro e vuoto è mostrata nel diagramma
La relazione tra pressione assoluta, pressione calibro e vuoto
A- la pressione al punto di misurazione della pressione è inferiore alla pressione atmosferica prevalente
B- B- La pressione al punto di misurazione della pressione è maggiore della pressione atmosferica prevalente

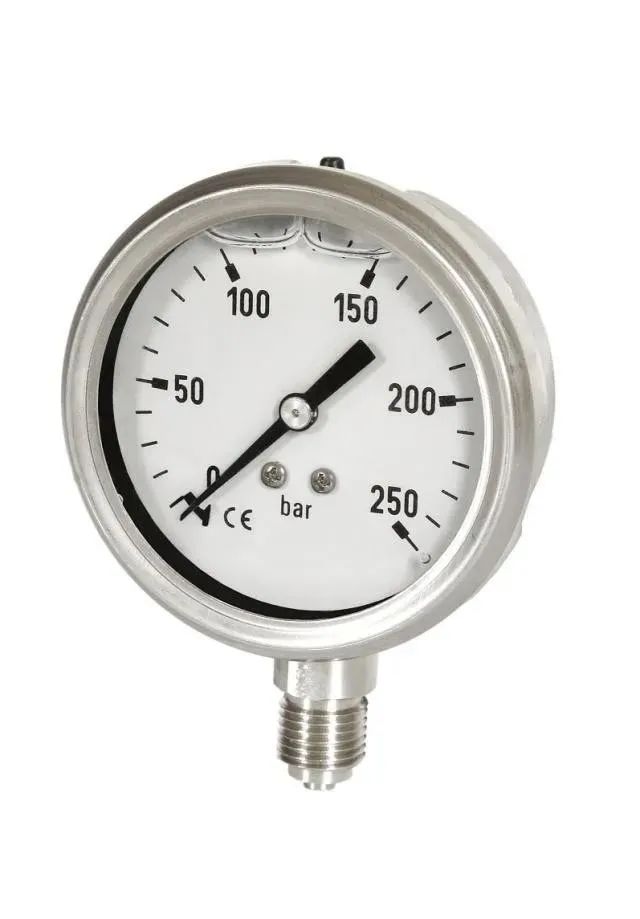

Manometro
Differenza tra pressione del calibro, pressione assoluta e pressione differenziale
La pressione assoluta è la pressione assoluta (il termine ingegneristico, il termine fisico è pressione assoluta).
La pressione differenziale è la differenza di pressione (o la differenza di pressione)
IE: pressione assoluta - pressione atmosferica = pressione di calibro.
Pressione del calibro "nell'industria del vuoto significa in particolare: la pressione relativa di un gas misurata con un normale manometro per vuoto (misurazione di pressione relativa), espressa come numero negativo, è la differenza tra la pressione del gas misurata e la pressione atmosferica. pressione negativa.
Mintedi vuoti
Un "vuoto" è uno stato di gas in un determinato spazio in cui la pressione è inferiore a 101325 Pascals (cioè una pressione atmosferica standard di circa 101kPa).
Di solito ci sono due modi per contrassegnare il vuoto.
Uno è la marcatura per "pressione assoluta", "vuoto assoluto" (cioè quanto più alto del "vuoto teorico").
In pratica, la pressione assoluta di una pompa a vuoto è compresa tra 0 e 101.325 kPa. Il valore di pressione assoluto viene misurato con un manometro assoluto, il cui valore iniziale è 101.325 kPa (cioè una atmosfera standard) a 20 ° C e altitudine = 0.
Indicatore di pressione negativo
Il secondo è contrassegnato da "pressione relativa" e "vuoto relativo" (cioè quanto inferiore alla "pressione atmosferica").
Il "vuoto relativo" è la differenza tra la pressione dell'oggetto da misurare e la pressione atmosferica nel luogo di misurazione. Viene misurato con un normale manometro. In assenza di vuoto (cioè a pressione atmosferica), il valore iniziale del manometro è 0. Quando viene misurato un vuoto, è compreso tra 0 e -101,325 kPa (di solito espresso come numero negativo).
Ad esempio, una pompa a vuoto in miniatura PH2506b ha un valore misurato di -75kPa, il che significa che la pompa può pompare a uno stato di vuoto 75 kPa inferiore alla pressione atmosferica nel luogo di misurazione.
